一、方案概述

随着识别技术的发展,人们提出了一个全新的课题, 即如何对快速移动的多个物品或人员进行真正意义上的跟踪和定位, 并且是以较低的成本来实现它。

在许多场合下都需要对人员的进出实行跟踪， 以监狱为例：

（1）可以实时了解犯人、狱警所在位置。

（2）可以实时统计某一个区域内犯人、狱警的人数。

（3）当犯人进入一个非法区域时系统报警。

（4）犯人与家属会面时，超出规定的会面时间系统报警。

该系统会带来以下好处：

（1）加强监狱犯人管理，防止意外情况发生。

（2）实行人性化管理，超出规定的会面时间，系统予以提示或报警。

（3）同监控系统实时联动。当犯人闯入非法区域时，及时启动监控系统。

（4）实时了解监狱警力分布情况。

方案实现：

每个人都佩戴一张远距离感应卡（型号TV6A），卡上面印有个人的照片，姓名，工号，职务等个人信息化资料。在需要管制的地方安装一台RV1A-DS或RV1A-DS读卡器，当人员经过读卡器所连接的天线时，读卡器读到卡片里面的卡号，并传给资料收集器 （型号BS400C），资料收集器再将所读到的资料传递给电脑，以便电脑对该卡号进行处理，显示该卡号所对应人员的进出记录。如果是非法进入或外出，则予以报警。当犯人进入会客室时，同样身上的感应卡被安装在门口的读卡器读到，并开始计时，超出规定的时间，系统予以提示或报警。

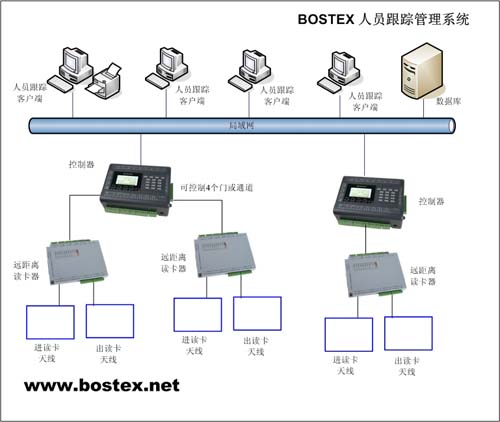

二、系统架构图

三、硬件介绍

1、RV1A-DS读卡器

产品特性:

◆ 读出距离：使用内部天线和TV1A感应卡,读卡距离可达1.2米; 使用外接天线和TV1A感应卡,在无外界干扰的情况下,读卡距离可达1.2-3.0米。

◆ 读出速度：可达60公里/小时。

◆ 多重读出：每秒可同时识别55张卡。

◆ 可外接两个天线, 具有两个单独的输出,每一路天线可对应一个输出，可调整两个天线间的感应时间，可应用于单通道停车管理系统。

技术参数:

◆ 尺寸：（高）300×（宽）230×（厚度）37毫米(由两个相同尺寸的外壳组成)

◆ 电源：12～26伏，DC，@160mA

◆ 工作温度：-20～+60℃ （适用于室内和室外安装)

◆ 显示：LED's 红灯---内部控制 黄灯---外部控制 绿灯---外部控制

◆ 蜂鸣器：外部控制

◆ 输出格式：26位Wiegand, RS232

◆ 工作频率:发射频率153KHZ;接收频率115KHZ

产品应用:

RV1A-DS读卡器适合于要求读卡距离远、识别速度快以及要求对多个电子卡同时进行识别的应用领域, 如卡丁车计时系统、运动员比赛计时系统、停车场管理以及车辆自动收费管理等场合,特别适合单通道车辆管理、物品或人员的跟踪,控制或定位,如机场内部人员的通道安全控制管理系统等.读卡器可配制成多达十几种工作模式, 不同的工作模式可得到不同的输出,应用于不同的场合。

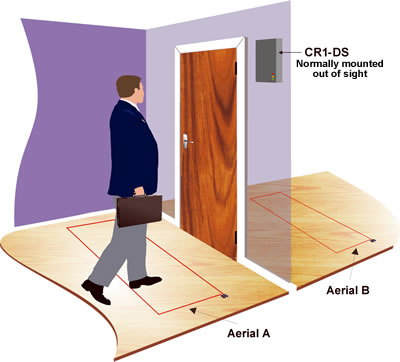

如何安装：

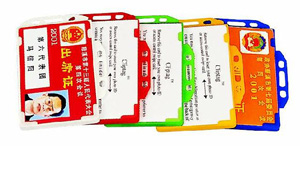

2、感应卡

◆ 远距离读卡：使用RV1A读出器并外接2m x 2m 的天线,在无外界干扰的情况下,读卡距离可达3米。

◆ 多重读出:在RV1A读卡器上可同时识别55张感应卡。

◆ 快速读卡:在RV1A读卡器上可达60公里/小时。

技术参数:

◆ 尺寸：96×64×6毫米

◆ 工作寿命：带电池，寿命3年以上,电池用完可更换

◆ 工作温度：-20～+60℃

◆ 工作频率：153KHZ

◆ 美国FCC认证
